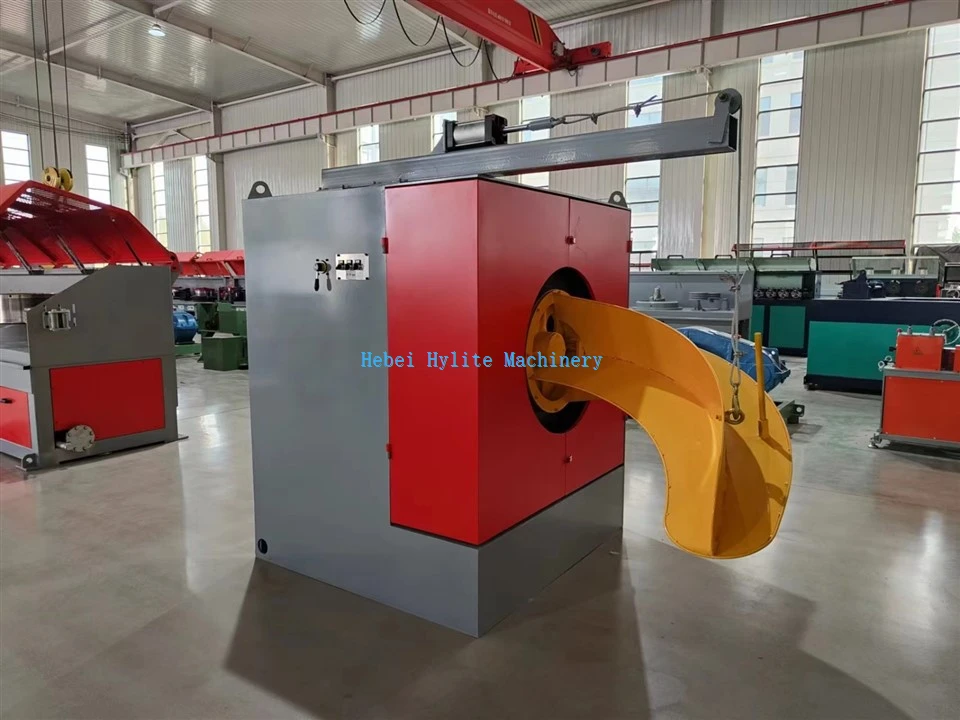

Micro Rolling Cassettes Roller Wire Drawing Machine With Plc Control

Bein línu vírteikna vélin, er háhraða líkanið af vírteikna vél, framleiðir vír teikningu. Hráefnið er kolefni stál vír stangir spólu. Teikningshraði er hámarks 15-20 metrar/mínútu.

1. Drive: Hýsir beinlínu vírteiknivél, knúin af AC tíðni mótornum í gegnum hátíðni samskeyti þröngt V-belti, dreift með hertu afoxunarbúnaðinum til capstan. Eða afl með AC tíðni mótor í gegnum tvö hátíðni sameiginlega þröngt V-belti til capstan.

2.Bremsa: Klemmubremsa festur á mótorhjólinu, hraðstopp eða neyðarstöðvunarvírteiknivél, sem getur í raun bremsað. Hlutverk þess, ekki aðeins sem bremsa, heldur einnig til að koma í veg fyrir öfugbremsuna á spólunni, slepptu klemmunni nálægt segulloka stjórnklemmu bremsuhólknum.

3.Capstan: Efnið er ZG45 stál, yfirborðið er byggt soðið, yfirborðið er birta, slétt, slitþolið yfirborðshæð 150 mm, langur endingartími; hæð nafsins 150-200mm.

4.Drawing deyja kassi: Die kassi er soðið uppbyggingu, í tvö holrúm. Stýrivalsinn er festur á hliðina til að tryggja að stálvír geti beint inn í teiknimótið, stilla skal deyjahaldara að vírsnerti til að komast inn í teiknivalsinn stillivals sem er settur upp við inngangsenda mótsgrunnstillingarrúllu með litlum strokka setja kraft, stilla sveiflu vals, þannig að samsvarandi skynjari framleiðsla merki til að fínstilla hraða breytinga. Stilltu spennu víra með því að stilla loftþrýstingsbreytinguna, reglusvið 0.15-0.6Mpa. Mótboxið er einnig búið hræribúnaði. Stilling Roller hlið af mold kassa, gír reducer einfasa rýmd keyrir mótor í gegnum keðjuhjól, máttur fluttur til að hræra armur til að hræra mold kassa, smurduft, án þéttingar hafa áhrif á smurningu.

5. Jump-ham tæki: Þegar dregin vír upplýsingar heildar þjöppun hlutfall er minna en þarf sinnum teikningu, getur kastað teikningu. Meginreglur um höfnunarham: Inntakið er lítið, úttakið er í lagi, síðan hent fyrir framan göngurnar; Inntakið er stórt, úttakið er gróft, kastaðu síðan á eftir tímanum. Þegar þörf varpað mold, stálvír eftir þörf til að hoppa-hamur vél ham kassi, og síðan í næsta þarf að draga mold kassi þannig að vírinn getur verið innan árangursríku högg af arm sveifla, þannig að tryggja skynjara getur greint og stillt til að passa við aðliggjandi hjólhraða.

6.Capstan kælingu: Inni í capstan nota þröngt rauf vatn kælingu, kælihring fastur í líkamanum, capstan hlaupa í gegnum snælduna, þegar vatnið rennur á miklum hraða, þar sem vatn ókyrrð, og losað frá þröngum bilinu háhraða , mikil hitaflutningsskilvirkni, þannig að rúllurnar kólna; fyrir utan hjólið notaðu vindkælingu með viftu. Uppsetning fyrir halla á snúru, aukið vír vírsins til að lengja vírinn og lofthitaskiptatímann.

7.Mould kæling: Teikningardeyja notaðu opna beina vatnskælda, stilltu inntaksventilinn til að stjórna vatnshæðinni, þegar þú þarft að skipta um vírteikningardeygjurnar, lokaðu inntakslokanum, hröð vatnstæmingu, og breyttu síðan ham, áður en og eftir að vírteikningin deyr, innsiglar laus koparpúði eða álpúði.
